技術參数

産品型号：XS0012

産品名稱：船载一體机

産品介紹：XS 0012一體机內部集成RDSS模块、RNSS B1/GPS L1模块、天線等，該模块集成度高、功耗低、可完整實現RDSS定位、短報文通信功能，並且實时接收RDSS、RNSS B1/GPS L1衛星導航信号。

XS0012一體机體積小巧、功耗低，連接简單、操作方便，非常适應于船艦導航等大規模應用。

詳细參数:

1.主要功能

Ø全天候的定位導航和双向報文通信功能；

Ø支持BD/GPS双模工作，保證定位結果準确；

Ø集成化程度高，RDSS模块、RNSS模块、GPS模块及天線融于一體；

Ø采用防水設計，可在室外可靠工作；

Ø提供支架安裝方式，便于用戶安裝使用。

2.關鍵指标

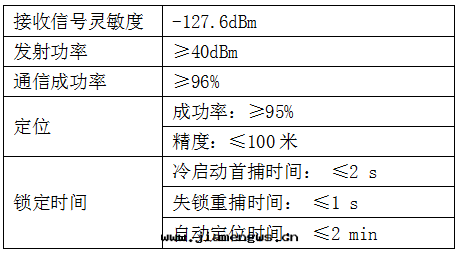

RDSS産品性能指标

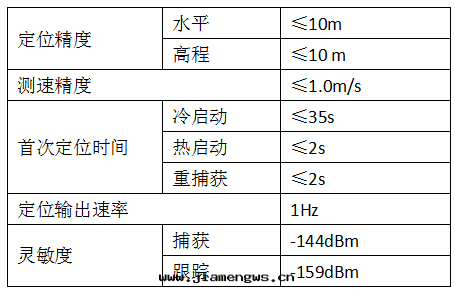

RNSS/GPS主要性能指标

3.工作电压

电源接口，北斗数传終端工作电压为12V~28V，待机功耗为不大于1.5W。电源的發射电流在24V供电时，要求2A以上。

4.工作环境

A 高低温

艙外設備：-25℃～＋70℃；

符合船用电子設備高低温标準SC/T7002.2-1992、SC/T7002.3-1992

B 碰撞沖擊

加速度49m/s2、脈沖持續时間11ms；

脈沖重複頻率为60次/min~80次/min条件下碰撞1000次；

符合船用电子設備碰撞标準SC/T7002.9-1992。

C振動

頻率1Hz～12.5Hz，位移幅值±1.6mm；

頻率12.5Hz～25Hz，位移幅值±0.38mm；

頻率25Hz～50Hz，位移幅值±0.10mm；

每个頻率範圍內持續振動时間不少于15min；

符合船用电子設備振動标準SC/T7002.8-1992。

D 防盐雾

+35℃連續雾化24小时；PH值6.5~7.2；

符合船用电子設備盐雾标準SC/T7002.6-1992。

E 雨淋及濺水

要求整體水密處理；符合國軍标GJB367.2~87；

F 湿热

相对湿度：93%，温度：40℃，时間：12.5小时；

符合船用电子設備恒定湿热标準SC/T7002.5-1992；

G 外壳防護

符合船用电子設備外壳防護标準SC/T7002.10-1992

5.整机尺寸

産品直徑132mm 高度62mm
